Applicazione di  Grande fornace di vuoto di sinterizzazione di pressatura calda della fornace di sinterizzazione di vuoto della fornace di sinterizzazione della fornace di sinterizzazione di pressatura calda di vuoto

Le fornaci calde di pressione di vuoto è Generi usati di di ceramica come qui sotto:
metallurgia (MIM e CIM), carburo cementato, ceramica tecnica (MLCC, LTCC, HTCC), 3D-Printing ecc.

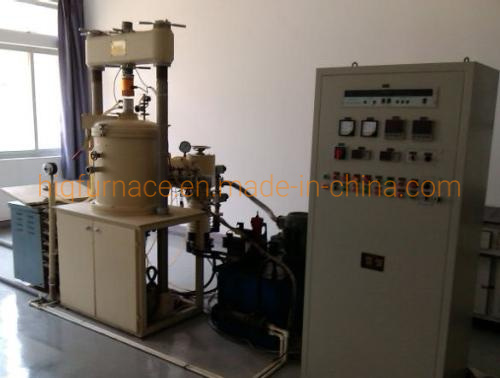

La fornace caldo-premente di vuoto pricipalmente è Utilizzata per temperatura elevata che sinterizza e che preme caldo dei materiali di ceramica della polvere e materiali sinterizzati polvere sotto vuoto (o atmosfera protettiva) e può Anche essere usata per altri materiali del metalloide o del metallo sotto vuoto (o atmosfera protettiva). Temperatura elevata che sinterizza e trattamento di pressatura calda






Caratteristiche di  Grande fornace di vuoto di sinterizzazione di pressatura calda della fornace di sinterizzazione di vuoto della fornace di sinterizzazione della fornace di sinterizzazione di pressatura calda di vuoto

1. Corpo della fornace: La struttura di raffreddamento ad acqua dell'acciaio inossidabile di doppio strato 304, precisione che lucida, che è Tendente ridurre il tempo dell'estrazione ed è Facile da pulire;



2. Coperchio della fornace: Struttura raffreddata ad acqua di doppio-strato, con 304 interni e le pareti esterne ed il trattamento di lucidatura di precisione ed acqua di raffreddamento nella metà

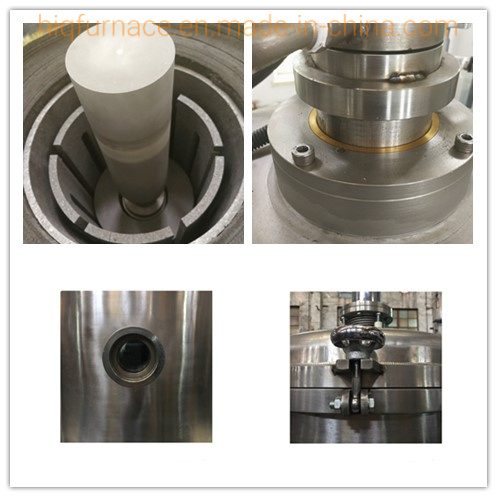

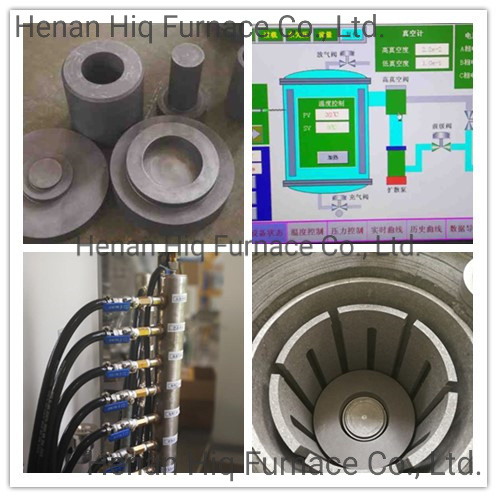

3. Riscaldamento, conservazione di calore e sistema di misura di temperatura: Il riscaldatore cilindrico della grafite di usi del sistema di riscaldamento non solo per garantire migliore uniformità Di temperatura ed il artefatto di calore uniforme, ma per facilitare il mantenimento ed il rimontaggio degli elementi riscaldanti. Lo schermo dell'isolamento termico sul lato e sulla parte inferiore è Fatto di uno strato composito dell'isolamento composto di feltro duro e di feltro di morbidezza, che è Trasformato in un sistema integrale dell'isolamento termico. La macchina adotta il silicone gestito per gestire la temperatura, fornita di strumento di funzione di PID, di tester del visualizzatore digitale, con la funzione eccessiva dell'allarme del suono e dell'indicatore luminoso di temperatura. Può Anche scegliere il comitato di tocco del PLC per realizzare automaticamente gestisce e mantiene i dati storici per essere facile da analizzare il processo di sinterizzazione

Vacuum la diffusione della fornace di pressatura calda di vuoto della fornace della saldatura di diffusione che salda la fornace di sinterizzazione ad alta pressione a temperatura elevata di pressatura calda

4. Sistema di vuoto: è Composto di pompa di diffusione dell'olio, radici pompa, pompa meccanica fornita di valvola di mandata differenziale elettromagnetica (per impedire interruzione di corrente improvvisa ed olio di pompa meccanico indietro), valvola di rifornimento, valvola della versione dell'aria, valvola a farfalla di vuoto, manometro di vuoto (PA), tubo, conduttura e supporto di vuoto, ecc. Ondulati

5. Sistema di inflazione: è Composto di varie condutture e valvole, fornito di valvola di deflazione e di sensore elettromagnetici di pressione. Scaricherà Automaticamente il gas quando la pressione nella fornace è Superiore al valore di obbligazione. La valvola ad ago è Installata sul tubo a gas, che può Gestire il volume di gonfiamento ed è Utilizzata per riempire l'argon e l'azoto nell'atmosfera richiesta per il processo di sinterizzazione





Parametri di Techanical di Grande fornace di vuoto di sinterizzazione di pressatura calda della fornace di sinterizzazione di vuoto della fornace di sinterizzazione della fornace di sinterizzazione di pressatura calda di vuoto

Caratteristiche tecniche
C di funzionamentoformato del hamber	160*160mm (Dia*Height)
Tipo della fornace	Tipo verticale (anche potrebbe essere Tipo orizzontale, facoltativo)
Controllo di temperatura   Zona	Una zona
Massimo  temperatura	2400  OC
Tempera di funzionamentoture	2200  OC
Testa di pressione	Grafite del carbonio di elevata purezza diametro100mm (pressione del cuscinetto non più Di 63MPa)
Massimo  Lunghezza della corsa	100mm  (A un solo binario  Pressatura  Dalla parte inferiore)
Esattezza di viaggio	± 0.05mm
Massimo  pressione	0--20T (registrabile  Pressione vicino maniglia ed automatico  Liberamente,   E  La fluttuazione  Di pressione è   Di meno che 0.05MPa)
Ultimo vuoto	10-3PA
Vuoto di funzionamento	10- 2PA
Perdita di vuoto  Tasso	Meno di 0.67 Pa/h
Vuoto sistema	Monoblock  Pulsometro, le radici pompano, la valvola pneumatica 50 ed i soffietti
Controllo elettrico	La funzione chain di surriscaldamento, sopra la pressione, della pressa dell'acqua bassauil Re e sopra pressione del gas può Essere realizzato in tutti gli ordinamenti dell'elemento elettrico.
Contro di temperaturalling	50 punti Auto-control. Programmabile La termocoppia di temperatura insufficiente è termocoppia del tungsteno-renio La termocoppia a temperatura elevata è Strumento infrarosso di temperatura.
La visualizzazione di comitato e la catena elettrica	La corrente, tensione, la temperatura, vuoto, visualizzazione di pressione di acqua, catena elettrica, filiale differente del circuito ricicla l'allarme dell'suono-indicatore luminoso e dell'acqua di raffreddamento
Elemento riscaldante	Grafite del carbonio
Materiale di isolamento	La grafite del carbonio ha ritenuto duro + grafite così ft  Feltro (il feltro duro pricipalmente usato per lo strato refrattario dopo il trattamento 2600º C e feltro molle pricipalmente utilizzato nello strato dell'isolamento dopo 1800º C trattamento, entrambi t di funzionamentoogether come il materiale di isolamento)
Gas di materiale da otturazione	Protectgas del ive come L'argon, azoto e l'altro gas inerte
Pressione del gas del materiale da otturazione	≤ 0.05MPa (pressione Micro-positiva, presa automatico-registrabile gas quando sopra pressione)
Struttura della fornace	Lato  La porta aperta, ente che interno lo strato è 304 acciaio inossidabile, strato esterno è   acciaio inossidabile 304
Raffreddamento ad acqua	Refrigeratore di raffreddamento ad acqua, 15KW
Potere Rated	50kW
Tensione Rated	380V 3P

La nostra fabbrica ha esperienza ricca per la fornace di vuoto, può Progettare la fornace secondo il vostro bisogno, se avete di requirments, PLZ ritiene libera di mettersi in contatto con con me
